唯尚NTP網絡時間同步服務器在山西呂梁人防成功運行

發布時間：2025-01-20 來源：

一、NTP網絡時間同步服務器（GPS授時儀,北斗時間同步裝置,NTP網絡時間同步服務器發生器）概述

1.1 簡介

    山東唯尚電子有限公司生產的NTP網絡時間同步服務器主要針對電力系統應用特點，采用靈活插卡式設計，采用冗余結構，支持雙電源熱備份，雙系統熱備和雙IRIG-B熱備，有精度的授時性能和守時性能，可集中或單獨組屏。

    裝置提供多種對時信號，包括：脈沖、串行授時報文、IRIG-B（直流、交流B 碼）、DCF77、網絡授時等；授時接口類型包括：光纖、RS232 電平、RS485 電平、空接點和網口等；各種授時信號及接口類型可靈活選擇配置。

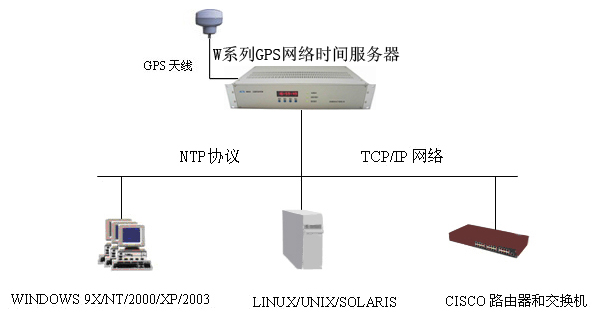

    裝置適應基本式、互備方式、主從方式和主備式等多種組網模式。主要應用于以調度自動化系統為中心的主站系統，以電站監控（包括發電廠、變電站、開關站等）為主的子站系統，為其提供穩定可靠高精度的時間信息。

1.2 主要功能特點

    裝置具有主時鐘和擴展時鐘的雙重性。設備時鐘源可靈活配置，配置北斗、GPS 衛星輸入板，可作為主時鐘系統應用；配置B 碼輸入板或網絡板可作為擴展時鐘應用。

    該產品可同時接收北斗和GPS 衛星信號，實現北斗衛星和GPS 雙系統冗余備份，提供長期時標信息，進行同步并對外授時；也可以使用外部輸入源（包括IRIG-B（DC）和網絡授時）為時間基準進行同步并對外授時；在衛星源和外部鐘源都不可用時，由系統內部時鐘算法在一定時間段內穩定地提供高精度時間信息。，自動選擇追蹤源，追蹤源無損切換。北斗和GPS 衛星源之間或衛星源和外部輸入源之間可以自動切換；輸入兩路B 碼信息實現雙系統冗余備份提供時標信息。兩路B 碼源可自動切換，并可實現無損切換。

具體功能特點如下：

 配置靈活，支持熱插拔功能；

 雙電源冗余熱備份；

 可選配增加銣鐘，提供更高精度更穩定授時輸出；

 具有時鐘算法；

 支持點陣、液晶面板顯示管理和WEB 管理方式；

 配置主時鐘，擴展時鐘；

 支持多種輸入板卡，支持84 路授時接口；

 支持NTP 輸出，提供網絡校時，提供4 個網口；

 支持PTP 輸出，提供電口和光口的IEEE1588協議信號輸出；

 支持光纖或電纜級連輸入和輸出；

 輸出信號包括：1PPS、1PPM、1PPH、自編程脈沖和IRIG-B 及DCF77 碼等；

 交流B 碼高幅值為3V～12V 連續可調，低幅值符合2: 1～6 : 1 調制比要求；

 輸出類型包括：光纖，RS485，空接點等；

 可支持RS232 和RS485 電平格式報文輸出；波特率可配；報文格式可選擇配置，也可根據用戶要求定制；

 具有周波測量、工頻時鐘和工頻鐘差輸出功能，周波測量精度為0.001 周，工頻鐘差測量精度≤20 ms。

所有信號輸出口均經過光電隔離輸出，電磁抗干擾達到DL/T1100.1-2009 電力系統的時間同步系統標準要求。

NTP網絡時間同步服務器的功能特點

    模塊化結構，實現衛星時鐘的通用化、標準化，以及接口資源的合理配置。

    所有模塊支持熱插拔，以及自動偵測，方便系統在線維護，保證授時系統連續可靠

工作。

    適應更多的組網方式,互備方式、主從方式等。

    靈活多變的組網模式。適用于雙鐘或多鐘互備、子母鐘等等方式。

    系統運行狀態輸出，多種方式接入同步時鐘監控系統。

    同步測量，進一步提高了頻率測量精度和一致性，精度達到 2/1000000（四位小數）。

    應用高性能器件，及軟處理方式，提供高精度的硬對時信號。配合秒

脈沖補償處理，可以保證全站所有出口的秒脈沖前沿準確度＜1μS。

    提供高精度時鐘守時，在時鐘源斷開時保證守時精度優于 5x10-9/S。

    靈活多變的擴展方式�？赏ㄟ^光纖、網絡、RS485 差分、RS232 串口、接點、TTL

等多種方式對授時信號進行擴展。

    多衛星系統接入，以及不同系統間的無縫切換，保證了授時系統的可靠性。

目前支持接入 GPS、北斗、格羅娜絲。

    采用 VFD 顯示屏，有高亮度、廣視角、耐環境、長壽命等。

    使用上端設置軟件，更方便輸出配置、參數保存。

    通用數據存儲卡，記錄時鐘系統運行信息。

    機架式結構，19 英寸標準機箱，安裝使用方便。
