濟南電力同步時鐘

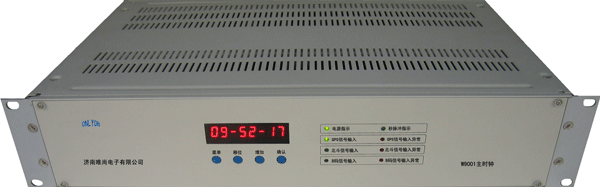

產品名稱：濟南電力同步時鐘 產品型號：W9001 濟南電力同步時鐘專業生產企業山東唯尚電子有限公司,所營濟南電力同步時鐘產品深受廣大客戶好評,山東唯尚電子有限公司竭誠期待與您洽談合作.訂購熱線：0531-69950372

詳細說明

電力同步時鐘（GPS授時儀,北斗時間同步裝置,電力同步時鐘發生器）概述



    裝置提供多種對時信號，包括：脈沖、串行授時報文、IRIG-B（直流、交流B 碼）、DCF77、網絡授時等；授時接口類型包括：光纖、RS232 電平、RS485 電平、空接點和網口等；各種授時信號及接口類型可靈活選擇配置。

    裝置適應基本式、互備方式、主從方式和主備式等多種組網模式。主要應用于以調度自動化系統為中心的主站系統，以電站監控（包括發電廠、變電站、開關站等）為主的子站系統，為其提供穩定可靠高精度的時間信息。

電力同步時鐘具備功能

1 授時功能

?    秒(分，時)脈沖授時

包含 TTL、空接點、RS485、RS232、光纖等輸出方式。

?    IRIG-B 時碼授時

包含 TTL、交流調制、RS485 差分、RS232 串口、光纖等輸出方式。

?    報文授時

包含 RS485 差分、RS232 串口、光纖、網絡等輸出方式。

?    網絡協議授時

依照 NTP、SNTP、TCP 等標準網絡時間同步協議輸出。

2 測頻功能

?    電網頻率測量

?    頻率越限

3 電鐘功能

?    電鐘時間

?    電鐘時差

4 定時、鬧鐘功能

提供狀態節點等輸出。

5 數據存儲功能

用于存儲周波、電鐘歷史值、運行記錄等。

6 其它附屬功能

?    系統運行狀態多方式輸出。

?    定位功能等。

電力同步時鐘的功能特點

?    模塊化結構，實現衛星時鐘的通用化、標準化，以及接口資源的合理配置。

?    所有模塊支持熱插拔，以及自動偵測，方便系統在線維護，保證授時系統連續可靠

工作。

?    適應更多的組網方式,互備方式、主從方式等。

?    靈活多變的組網模式。適用于雙鐘或多鐘互備、子母鐘等等方式。

?    系統運行狀態輸出，多種方式接入全網同步時鐘監控系統。

?    同步測量，進一步提高了頻率測量精度和一致性，精度達到 2/1000000（四位小數）。

?    應用高性能器件，及獨特的軟處理方式，提供高精度的硬對時信號。配合先進的秒

脈沖補償處理，可以保證全站所有終出口的秒脈沖前沿準確度＜1μS。

?    提供高精度時鐘守時，在時鐘源斷開時保證守時精度優于 5x10-9/S。

?    靈活多變的擴展方式�？赏ㄟ^光纖、網絡、RS485 差分、RS232 串口、接點、TTL

等多種方式對授時信號進行擴展。

?    多衛星系統接入，以及不同系統間的無縫切換，保證了授時系統的安全性及可靠性。

目前支持接入 GPS、北斗、格羅娜絲。

?    采用 VFD 顯示屏，具有高亮度、廣視角、耐環境、長壽命等優點。

?    使用上端設置軟件，更方便輸出配置、參數保存。

?    通用數據存儲卡，記錄時鐘系統運行信息。

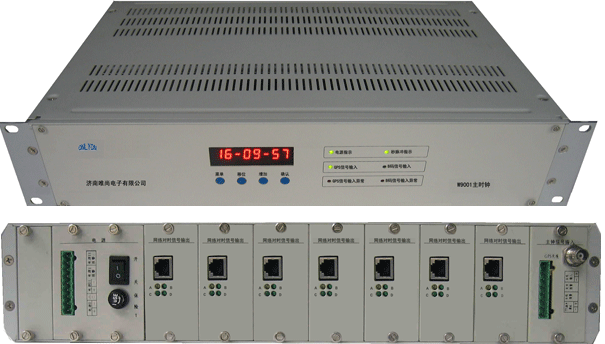

?    機架式結構，19 英寸標準機箱，安裝使用方便。

電力同步時鐘的整機指標

1 電氣參數

?    輸入電壓：  AC85－265V，DC100－280V

?    交流頻率：  50Hz±5Hz

2 環境參數

?    儲存溫度：  -25－+75℃

?    運行溫度：  -5－+45℃（室內）

?    相對濕度：  <95%（不結露）

?    大氣壓力：  86KPa－106KPa

?    運行環境：    無腐蝕性氣體及導電塵埃、無嚴重霉菌存在、無劇烈振動源

3 電磁兼容

?    絕緣性能：      GB/T13926-2002        Ⅲ級

?    抗高頻干擾：       GB/T 15153.1-1998       Ⅲ－Ⅳ級

?    抗快速瞬變干擾：GB/T 17626.4-1998       Ⅲ級

?    抗靜電放電干擾：GB/T 15153.1-1998       Ⅲ級

?    抗磁場干擾：       GB/T 17626.8-1998       Ⅴ級

?    抗浪涌干擾：       GB/T 15153.1-1998       Ⅲ級

4 結構尺寸

?    標準 19 英寸、2U 機箱，寬 445mm 高 88.8mm 深 280mm

5 性能指標

?    MTBF： 平均無故障時間，優于 80000hour

?    MTTR： 平均維修時間，小于 30min，支持熱插拔
